DGT螺型式功率保護電容器
您當前的位置： DGT螺型式功率保護電容器
DGT高壓吸收電容器
采用金屬化聚丙烯薄膜進行無感式卷繞，特殊噴金工藝，邁拉膠帶、鋁外殼或不銹鋼外殼封裝，阻燃環氧樹脂灌封，銅螺母或銅螺栓引出。
具有優秀的高頻紋波吸收能力，高dv/dt，頻率特性好，雜散電感小。
產品廣泛應用于高壓逆變系統開關模塊（IGBT.GTO）中作吸收保護、尖峰電壓鉗位等場合。
產品規格見附件
- 性能指標

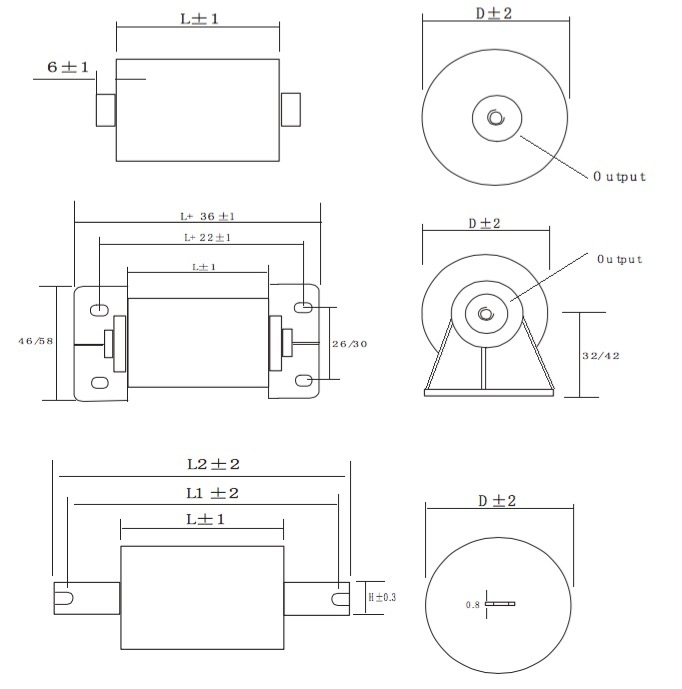

- 外型及尺寸

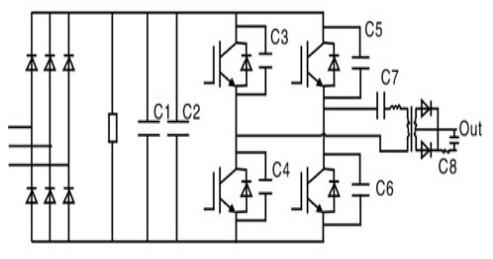

- 典型線路圖
- 波形圖
技術性能/Specifications
|
Reference standards
|
IEC 61071 61881
|
|
工作溫度范圍Operating temperature range
|
-40~85℃
|
|
容量范圍Capacitance
|
0.33~3.0μF
|
|
額定電壓 Rated Voltage
|
4000~10000VDC
|
|
容量偏差 Tolerance
|
±5%, ±10%
|
|
極間耐電壓 Test voltage between terminals
|
1.5Ur(DC) 10s 25±5℃
|
|
極殼耐電壓 Test voltage between terminals and case
|
3000V 50Hz 60S, 25±5℃
|
|
損耗角正切Dissipation factor
|
tgδ≤8×10-4 at 25±5℃ , 1KHz
|
|
絕緣電阻Insulation resistance
|
C*IR≥30000S, at 100VDC,25±5℃,60S
|
|

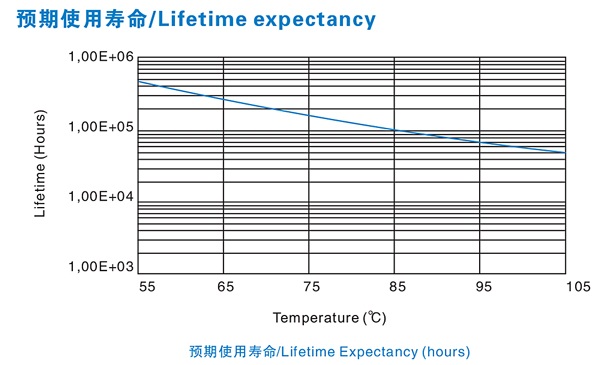

預期壽命Life expectancy
|
100000h at Ur and 70℃
|
C3-C6
