DTH.DMS高壓脈沖電容器
您當前的位置： DTH.DMS高壓脈沖電容器
DTH高壓脈沖電容器
廣泛應用于超高壓脈沖及大電流,高電壓場合。
電介質：聚丙烯薄膜
結構：金屬化膜內串結構
封裝：外包阻燃邁拉膠帶,阻燃（94V-0級）環氧封裝
引出：M5,M6或M8銅螺母引出
能承受大電流，高電壓
低損耗,高穩定
具有自愈性
產品規格見附件下載
- 性能指標
- 外型及尺寸

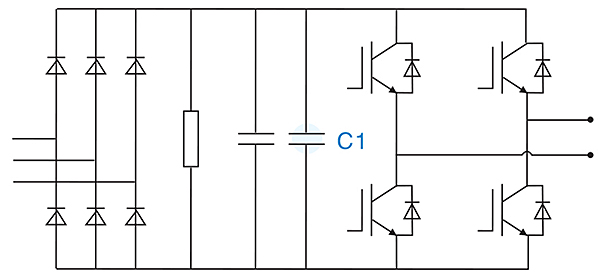

- 典型線路圖
- 波形圖
|
Reference standards
|
IEC 61071 61881
|
|
工作溫度范圍Operating temperature range
|
-40~85℃
|
|
容量范圍Capacitance
|
0.33~3.0μF
|
|
額定電壓 Rated Voltage
|
4000~25000VDC
|
|
容量偏差 Tolerance
|
±5%, ±10%
|
|
極間耐電壓 Test voltage between terminals
|
1.5Ur(DC) 10s 25±5℃
|
|
極殼耐電壓 Test voltage between terminals and case
|
3000V 50Hz 60S, 25±5℃
|
|
損耗角正切Dissipation factor
|
tgδ≤8×10-4 at 25±5℃ , 1KHz
|
|
絕緣電阻Insulation resistance
|
C*IR≥30000S, at 100VDC,25±5℃,60S
|
|

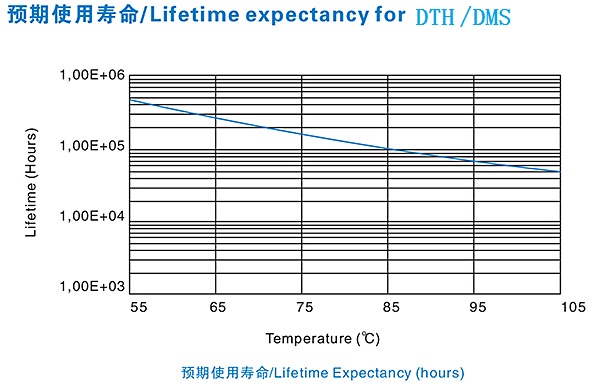

預期壽命Life expectancy
|
100000h at Ur and 70℃
|
